válvula de diafragma generalmente se refiere a una válvula que tiene un diafragma de caucho o de otro material flexible que abre o cierra el paso de fluido. Las válvulas de diafragma se utilizan en cierre y de estrangulamiento para líquidos, suspensiones y vacío / gas. El sello se consigue mediante una membrana flexible, por lo general elastómero y posiblemente reforzado con una pieza de metal. La membrana se tensa por el efecto de un tallo / compresor con movimiento lineal hasta que se hace contacto contra la junta del cuerpo. Las piezas de funcionamiento de la válvula de diafragma están aisladas del flujo. Esto hace que esta válvula adecuada para flujos viscosos y también peligrosos, abrasivo y los flujos corrosivos como su sistema de sellado evita cualquier contaminación hacia o desde el medio ambiente. Las válvulas de diafragma están disponibles en una amplia variedad de metales, plásticos sólidos, plástico, caucho y revestimientos de vidrio. Son muy adecuadas para el manejo de múltiples aplicaciones químicas ambos líquidos claros, así como suspensiones. La válvula de diafragma tiene un uso extendido para aplicaciones a bajas presiones y el líquido en suspensión en la mayoría de los otros tipos de válvulas corroen o se obstruyen.

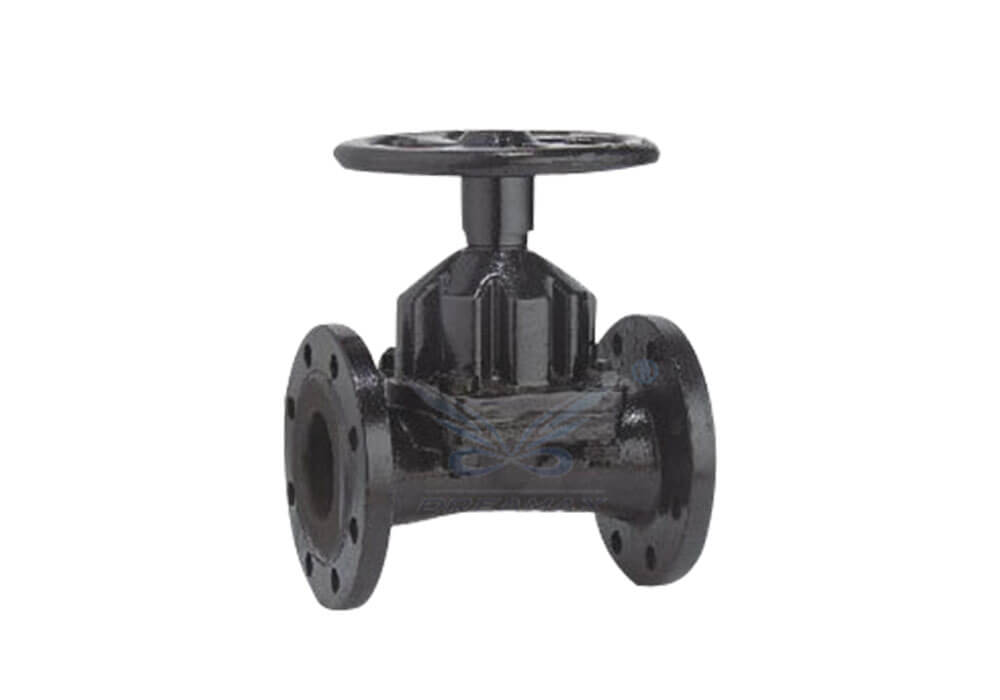

válvula de diafragma tipo recto
• El paso de fluido es recta, lo que minimiza la caída de presión y / o la acumulación de líquido

• Aplicable a la viscosa, líquido fluido de celulosa, suspensión, trineo y otros fluidos que contienen sólidos en suspensión

• Utilizado para:.. Plantas de purificación de agua, planta de tratamiento de terminal, etc.

1. Resistencia mínima al flujo
2. Fuerte estanqueidad constante, incluso con sólidos en línea
3. Pureza garantizada de Line Fluid, debido al aislamiento del mecanismo de la válvula
4. Fácil mantenimiento
5. Construcción sin tierra
6. Elevación del volante
7. Conjunto de bonete reparable de campo
8. Baja resistencia al flujo
9. Fluido está aislado del mecanismo de funcionamiento
10. Sin caja de relleno
11. Libre de fuga
12. Disponibilidad de una amplia gama de diafragmas de elastómero
13. Fácil de automatizar
14. Dirección de flujo variable y posición de instalación
15. Pintura epóxica
16. Es una válvula de apertura rápida.

1. Diseño y fabricación estándar en cuanto a: MSS-SP-88
2. Estándar de dimensión cara a cara como: MFR-STD
3. Dimensión de brida conforme a: ASME B16.5 RF / FF
4. Prueba e inspección en cuanto a: API 598
5. Anti corrosión según NACE MR-0175 requisito
